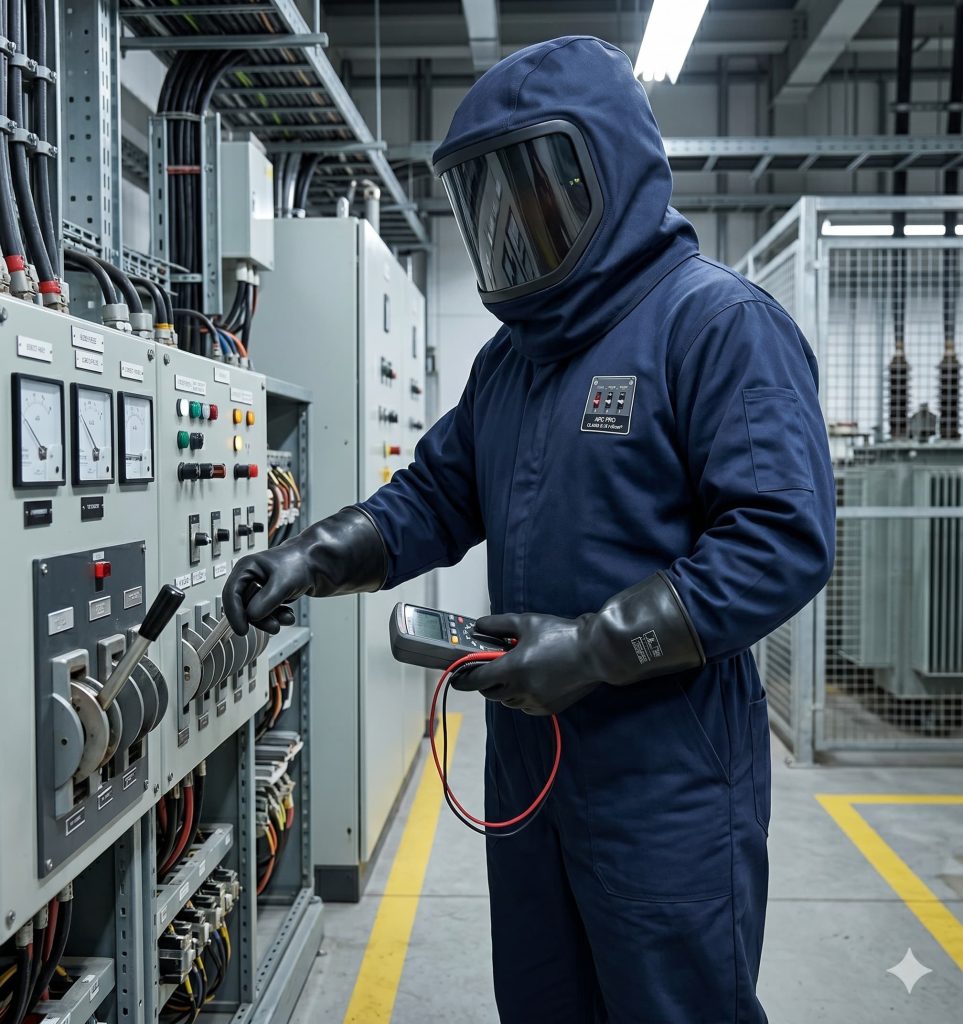

Traje Ignífugo: Cómo Elegirlo Correctamente según ATPV, EBT y ELIM
¿Por qué es crucial elegir el traje ignífugo correcto?
Un traje ignífugo inadecuado puede ser igual de peligroso que no usar ninguno. Si está sobredimensionado, gastas dinero innecesario; si está subdimensionado, expones tu vida a quemaduras graves ante un arco eléctrico o fuego repentino.
En Colombia, los sectores eléctrico, petrolero, minero y de manufactura concentran el mayor número de accidentes por arco eléctrico. La clave para seleccionar la ropa ignífuga adecuada está en conocer tres parámetros que aparecen en la etiqueta de cualquier prenda certificada: ATPV, EBT y ELIM.
Dato clave: Según la norma NFPA 70E, antes de seleccionar cualquier EPP de protección eléctrica debe realizarse una evaluación de peligros y riesgos del puesto de trabajo. El traje ignífugo debe coincidir o superar el nivel de energía incidente calculado.
¿Qué es el ATPV? (Arc Thermal Performance Value)
ATPV significa Arc Thermal Performance Value (Valor de Desempeño Térmico de Arco). Es la energía incidente máxima que una prenda ignífuga puede resistir con un 50% de probabilidad de NO causar quemadura de segundo grado. Se mide en cal/cm² según las normas ASTM F1959 e IEC 61482-1-1.
En términos prácticos: si un traje tiene ATPV de 8 cal/cm², al exponerse a esa energía hay un 50% de posibilidades de que la piel reciba una quemadura de segundo grado. Es decir, el trabajador podría quemarse en una de cada dos exposiciones a esa intensidad de arco.
¿Cómo se obtiene el valor ATPV?
Se determina mediante pruebas controladas de laboratorio donde se somete la tela a diferentes niveles de energía de arco eléctrico. El fabricante registra el nivel en que el material falla estadísticamente el 50% de las veces. Ese número queda impreso en la etiqueta como cal/cm².
Normas de referencia: ASTM F1959/F1959M · IEC 61482-1-1 (arco abierto) · IEC 61482-1-2 (arco dirigido)
¿Qué es el EBT? (Energy Breakopen Threshold)
EBT es el Umbral de Apertura de Energía. Indica el nivel de energía incidente en el que la tela tiene un 50% de probabilidad de romperse o generar una abertura igual o mayor a 1,6 cm². Se mide también en cal/cm².
El EBT delimita el punto crítico de rotura del tejido. Si la prenda se abre, ya no existe ninguna barrera entre el arco eléctrico y la piel del trabajador, por lo que el EBT marca el límite absoluto de protección.
¿Cuándo aparece EBT en lugar de ATPV?
Cuando el valor de EBT resulta menor que el ATPV durante las pruebas de laboratorio, se reporta el EBT como indicador de desempeño de la prenda, ya que la rotura del tejido es el modo de fallo predominante y más peligroso.
Importante: La etiqueta mostrará bien el ATPV, bien el EBT, dependiendo de cuál sea el menor. Nunca ambos a la vez. Ese número en cal/cm² es el que debes comparar con la energía incidente de tu entorno de trabajo.
¿Qué es ELIM? El estándar más seguro
ELIM (Energía Límite de Incidente Máximo) es la energía incidente máxima que una prenda puede resistir con un 0% de probabilidad de causar quemadura de segundo grado. Es el parámetro más exigente y el preferido por la normativa europea.
El ELIM surgió porque la Unión Europea estableció que ninguna norma técnica puede imponer daño estadístico a un trabajador que usa un traje ignifugo. El ATPV, al permitir un 50% de probabilidad de quemadura, entraba en conflicto con la Directiva europea de EPI. Por ello, la norma IEC 61482-1-1 incorporó el ELIM como parámetro alternativo y más conservador.
¿Cuándo exigir ELIM en vez de ATPV?
Si tu empresa opera bajo normativa europea, trabaja en sectores con alta frecuencia de exposición o aplica políticas de seguridad de cero tolerancia al daño, debes exigir prendas con certificación ELIM en lugar de ATPV.
Regla práctica: Para el mismo tejido, el valor ELIM siempre será menor que el ATPV/EBT porque es más conservador. Si una prenda tiene ELIM = 6 cal/cm², su ATPV puede estar alrededor de 8-10 cal/cm². No son valores intercambiables.
Comparativa: ATPV vs EBT vs ELIM
Los tres parámetros miden la resistencia térmica de la prenda frente a un arco eléctrico, pero difieren en la probabilidad de daño que implican:
Parámetro | ATPV | EBT | ELIM |
Norma | ASTM F1959 / IEC 61482-1-1 | ASTM F1959 / IEC 61482-1-1 | IEC 61482-1-1 (UE) |
¿Qué mide? | Energía con 50% prob. de NO causar quemadura 2° grado | Energía en que la tela se abre con 50% de probabilidad | Energía con 0% de probabilidad de causar quemadura 2° grado |
Probabilidad de quemadura | 50% | 50% (rotura) | 0% |
Mercado principal | América (NFPA) | América (cuando < ATPV) | Europa (Directiva EPI UE) |
Nivel de protección | Estándar | Estándar (fallo por rotura) | Máximo (más conservador) |
Ver modelos de trajes ignífugos
Clasificación HRC en los trajes ignífugos: Niveles de protección
La clasificación HRC (Hazard Risk Category), también llamada PPE Category en la actualización NFPA 70E-2018, divide los trabajos eléctricos en cuatro niveles según la energía incidente máxima que puede generarse. La categoría requerida se determina mediante una evaluación formal de riesgos eléctricos siguiendo la norma NFPA 70E o la IEEE 1584.
Categoría HRC | Energía (cal/cm²) | Ejemplo de tarea típica | Prenda mínima requerida |
HRC 1 | Hasta 4 cal/cm² | Inspección visual de tableros, trabajo en equipos de bajo voltaje cerrados | Camisa + pantalón ignífugo |
HRC 2 | Hasta 8 cal/cm² | Medición de voltaje en gabinetes abiertos, trabajo en interruptores BT | Overall ignífugo (una o dos piezas) |
HRC 3 | Hasta 25 cal/cm² | Trabajo en equipos de media tensión, apertura de interruptores MT | Traje ignífugo multicapa + capa exterior |
HRC 4 | Hasta 40 cal/cm² | Mantenimiento de switchgear de alta tensión, trabajo en subestaciones | Traje alta protección + capucha + careta de arco |
Checklist: 7 puntos para elegir tu traje ignífugo
Antes de comprar, verifica estos puntos:
- Evalúa la energía incidente de tu puesto de trabajo con un profesional (NFPA 70E / IEEE 1584).
- Determina la categoría HRC que corresponde a tu tarea específica.
- Verifica el parámetro en la etiqueta: busca ATPV, EBT o ELIM en cal/cm². El número debe ser igual o mayor a la energía incidente de tu trabajo.
- Exige certificación de laboratorio: el fabricante debe presentar informes de prueba de terceros (SGS, Intertek, Bureau Veritas u otros acreditados).
- Revisa la norma aplicable: NFPA 2112 (fuego repentino), NFPA 70E (arco eléctrico), IEC 61482-2 (EPI eléctrico).
- Comprueba la comodidad y el ajuste: un traje incómodo se usa mal o no se usa.
- Confirma las instrucciones de lavado: las prendas de fibra inherentemente ignífuga (Nomex®, Kevlar®) mantienen la protección durante toda su vida útil. Las de tratamiento aplicado pueden degradarse.
Preguntas frecuentes sobre trajes ignífugos
¿Un traje ignífugo protege también contra fuego convencional?
Depende de la certificación. Un traje bajo NFPA 70E está diseñado para arco eléctrico, pero puede no cumplir los requisitos de la NFPA 2112 para fuego repentino (flash fire). Si tu actividad implica ambos riesgos (como en la industria de petróleo y gas con trabajos eléctricos), busca prendas con doble certificación.
¿Cuántas veces se puede lavar un traje ignifugo sin perder la protección?
Las prendas de fibra inherentemente ignífuga (Nomex®, Kevlar®, PBI, Protera®) mantienen su protección durante toda la vida útil del tejido, siempre que se sigan las instrucciones del fabricante. Las de algodón con tratamiento aplicado (FR-cotton) pueden degradarse con lavados con cloro o suavizantes. Siempre revisa la etiqueta de cuidado.
¿La ropa de trabajo normal de algodón protege contra arco eléctrico?
No. El algodón convencional, aunque no se funde como los sintéticos, sí se inflama y continúa quemando. Ante un arco eléctrico, la ropa ordinaria puede agravar las quemaduras. Solo las prendas con certificación ignífuga (ATPV, EBT o ELIM declarado) ofrecen protección cuantificable.
¿Puedo usar ropa interior normal debajo del traje ignífugo?
No se recomienda. La ropa interior de materiales sintéticos (poliéster, nylon) puede fundirse y adherirse a la piel en caso de accidente. Lo ideal es usar ropa interior de algodón 100% o de fibra inherentemente ignífuga.
¿Dónde comprar trajes ignífugos certificados en Colombia?
